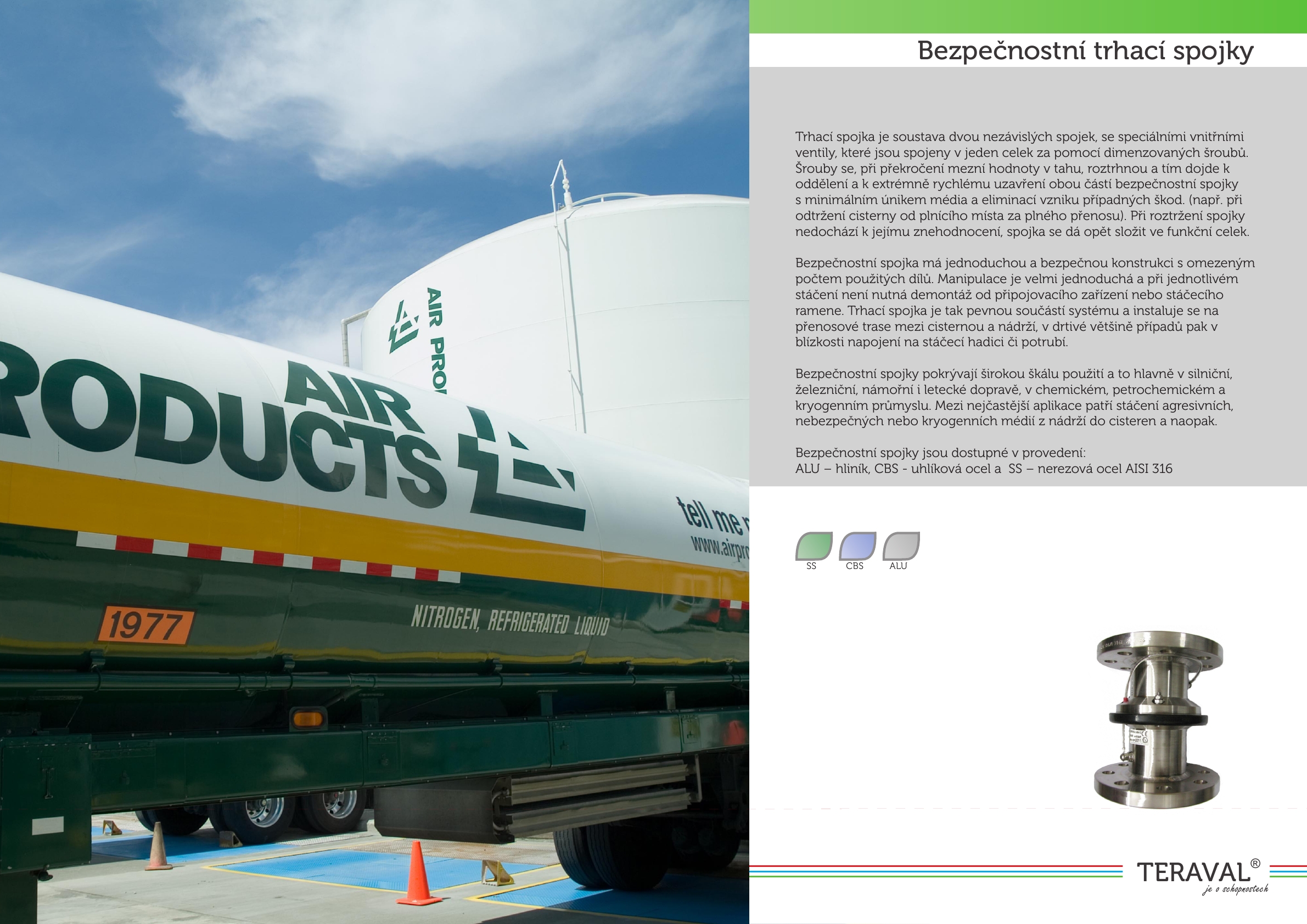

 BEZPEČNOSTNÍ "TRHACÍ" SPOJKY


  • Trhací spojka je soustava dvou nezávislých spojek, se speciálními vnitřními ventily, které jsou spojeny v jeden celek za pomocí dimenzovaných šroubů.Šrouby se, při překročení mezní hodnoty v tahu, roztrhnou a tím dojde koddělení a k extrémně rychlému uzavření obou částí bezpečnostní spojkys minimálním únikem média a eliminací vzniku případných škod. (např. přiodtržení cisterny od plnícího místa za plného přenosu).
  • Bezpečnostní spojka má jednoduchou a bezpečnou konstrukci s omezenýmpočtem použitých dílů. Manipulace je velmi jednoduchá a při jednotlivém stáčení není nutná demontáž od připojovacího zařízení nebo stáčecíhoramene. Trhací spojka je tak pevnou součástí systému a instaluje se napřenosové trase mezi cisternou a nádrží, v drtivé většině případů pak v blízkosti napojení na stáčecí hadici či potrubí.
  • Bezpečnostní spojky pokrývají širokou škálu použití a to hlavně v silniční,železniční, námořní i letecké dopravě, v chemickém, petrochemickém akryogenním průmyslu. Mezi nejčastější aplikace patří stáčení agresivních, nebezpečných nebo kryogenních médií (do -196°C) z nádrží do cisteren a naopak.
  • Bezpečnostní spojky se vyrábějí v rozměrové řadě DN25, DN 38, DN51, DN63, DN76, DN102, DN127, DN152, DN203, DN254 a DN305, standardně s vnitřním Whithwortovým závitem, alternativně se závitem NPT, přírubou dle normy DIN, ANSI, TTMA, TW3, nátrubkem pro navaření. Jiný typ ukončení pouze na základě požadavku.
  • Standardní tlaková odolnost bezpečnostních spojek od DN25 do DN102 = 40BAR (580PSI), DN127 = 27BAR (391PSI), DN152 = 23BAR (333PSI), DN203 = 17BAR (246PSI), DN254 = 14BAR (203PSI), DN305 = 10BAR (145PSI).
  • Při roztržení spojky nedochází k jejímu znehodnocení, spojka se dá opět složit ve funkční celek. Doporučujeme přenechat  kompletaci odborníkům, tedy rovnou výrobcům konkretních bezpečnostních trhacích spojek.
  • Bezpečnostní spojky jsou dostupné v provedení ALU – hliník, CBS - uhlíková ocel a SS – nerezová ocel AISI 316. Další materiály jsou k dispozici pouze na základě jednotlivých požadavků



katalogový list ke stažení zde

vstup do on-line katalogu
