spojky a spony EN14420

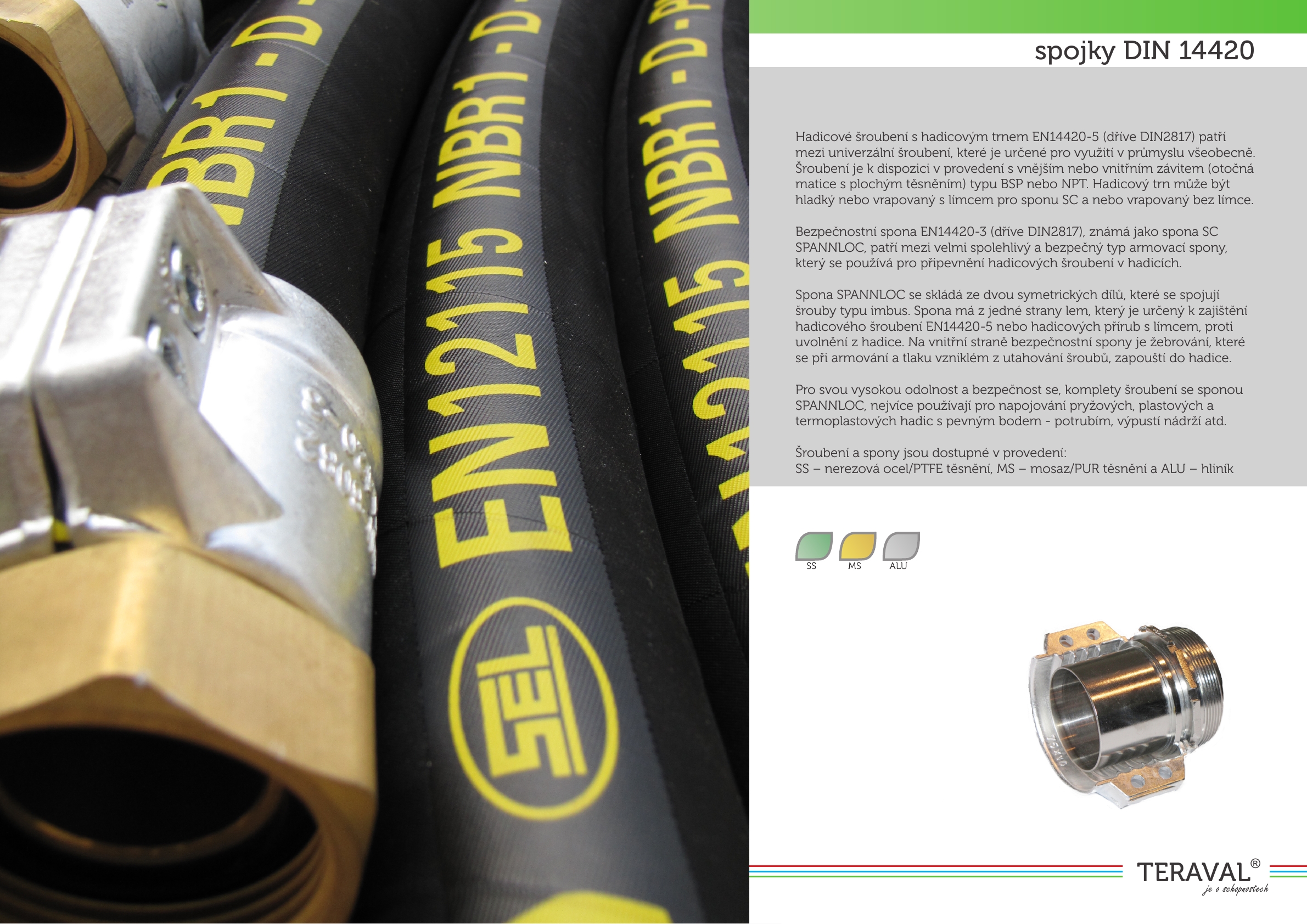

 Spojky EN14420 a bezpečnostní spony SPANNLOC EN14420-3


  • Hadicové šroubení s trnem do hadice dle EN14420 (dříve DIN2817) patří mezi univerzální šroubení, které je určené pro široké využití v průmyslu všeobecně. Šroubení je k dispozici v provedení s vnějším nebo vnitřním závitem, standardně s BSP nebo NPT závitem. Spojky s vnitřním závitem mají vždy ploché těsnění, typ těsnění je vždy vázán použitým materiálem. Hadicový nátrubek u tohoto šroubení rozdělujeme na 3 typy :
  • 1) hladký s límcem – určený pro kompletaci bezpečnostní sponou SPANNLOC
    2) Vrapovaný trn – určený pro kompletaci páskovou sponou (GBS, GEMI, BANDIMEX)
    3) Vrapovaný trn s límcem – určený pro kompletaci buď bezpečnostní nebo páskovou sponou
  • Šroubení je dostupné v rozměrové řadě od DN13 (1/2“) do DN100 (4“) a to v provedení MS – mosaz/těsnění z PUR nebo SS – nerezová ocel 1.4401/těsnění z PTFE.
  • Bezpečnostní spona dle EN14420 (dříve DIN2817), známá jako spona SPANNLOC popř. SPANNFIX, patří mezi velmi robustní, spolehlivý a nejbezpečnější typ armovací spony, který se používá pro připevnění hadicových šroubení v hadicích.
  • Bezpečnostní spony SPANNLOC jsou dostupné v rozměrové řadě od rozměru 13x5 mm do rozměru 200x12 mm a to v provedení v provedení ALU – hliník, SS – nerezová ocel 1.4401 a MS – mosaz.
  • Spona SPANNLOC se skládá ze dvou symetrických dílů, které se spojují šrouby typu imbus. Spona má na jedné straně lem, který je určený k zajištění hadicového šroubení EN14420, popřípadě hadicových přírub s límcem proti uvolnění z hadice. Na vnitřní straně je spona opatřena žebrováním, které se při armování a tlaku vzniklém utahování šroubu zapouští do hadice.
  • Pro svou vysokou odolnost a bezpečnost se komplety (šroubení a bezpečnostní spony EN14420) nejvíce používají pro napojování pryžových, plastových a termoplastových hadic s pevným bodem (potrubím, výpustí nádrží a podobných zařízení). Spojky a spony jsou určené pro všechny typy látkových skupenství. Limitem tohoto typu šroubení a spon je maximální provozní tlak 16 Bar a teplotní odolnost -30 až +300°C.
  • Typ hadice, spojky, velikost spony a závitového těsnění, musí být vždy zvoleno v souvislosti s požadovanou aplikací a s ohledem na teplotní rozsah!



katalogový list ke stažení zde

vstup do on-line katalogu
