TERAVAC FLEXI -196°C

nerezová vakuovaná hadice pro kryogenní látky -196°C až -270°C (tekutý dusík, argon atd.)

Produkt:

TERAVAC FLEXI -196°C

Objednací číslo:

teravac

Výrobce:

Výrobce us

Velikost:

viz. katalogový list

Barva:

kovově stříbrná / šedá
    Popis zboží
    • Pro dopravu kryogenních látek v potravinářském, farmaceutickém, leteckém a strojírenském průmyslu, se používajívakuovaná potrubí, ale nově i vakuované kryogenní hadice. Mezi ně patří i TERAVAC FLEXI.
    • Použití vakuované hadice nabízí oproti potrubí, řadu výhod. Mezi ně patří montážní flexibilita, časová úspora při instalaci systému, jednoduchá montáž / demontáž a zejména pak nižší vstupní investice. Systém vakuovaných hadic TERAVAC FLEXI, je o 50% levnější, než při použití vakuovaného potrubí.

     Info :

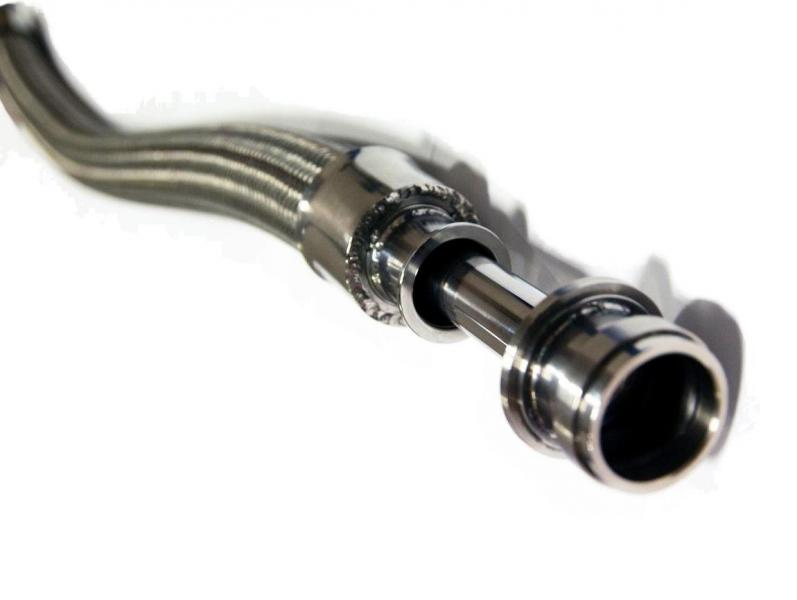

    • Vakuované hadice TERAVAC FLEXI jsou osazeny unikátními vakuovanými spojkami bajonetového typu. Spojení vakuovaných hadic dosáhneme vsunutím samce spojky do samice, které pak zajistíme třmenovou sponou, která zamezí rozpojení hadic. Při montáži tak odpadá složité svařování jednotlivých dílů potrubí a dlouhá doba kompletace trasy.

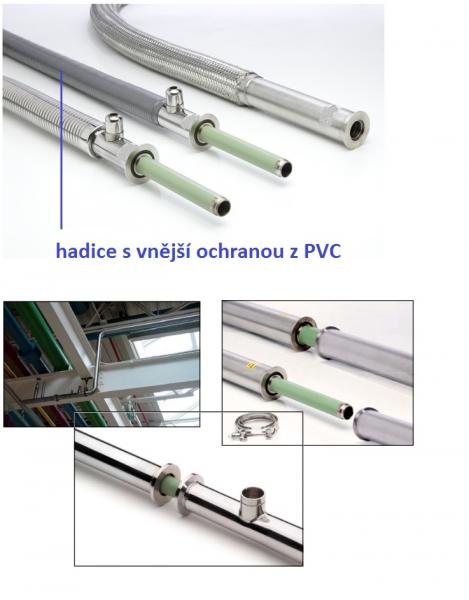

    • TERAVAC FLEXI nabízíme se třemi typy vnějšího povrchu, které chrání vnější povrch před poškozením a abrazí.
      1) PVC        (heat shrink) - smrštěné vysocepevnostní PVC
      2) PANCÍŘ   (Steinless steel armor) - pancéřování z nerezové oceli
      3) OPLET     (Steinless steel braid) - vysocepevnostní oplet z nerezové oceli

     Varianty :

    • TERAVAC FLEXI nabízíme ve dvou variantách - provedení HOT & COLD.
    • Varianta HOT je odizolovaná superizolací na vnitřní hadici. Superizolace zabraňuje srážení atmosferického kyslíku na vnějším povrchu ochranné hadice a následnému namrzání hadic. Superizolace je speciálně určená pro kryogenní teploty až do -270°C. Standardně dodávaná izolace má odolnost do -200°C. Superizolace tak minimalizuje tepelné ztráty přepravovaného média, zlepšuje tak kvalitu přepravy a úspory v podobě minimálních ztrát.
    • Varianta COLD nemá superizolaci a je tak levnější variantou než varianta HOT, nákladově se pohybuje 40% ceny vakuovaného potrubí. Tento typ je vhodný pro nenáročné zákazníky, kteří chtějí dopravit tekutý dusík na krátké vzdálenosti (max. 60 m) od zásobníku, za nízkou cenu. Tato varianta je vhodná i k uložení do výkopu (pod zem).
      Nevýhodou je tzv. mapování, což je kondenzace vzdušného kyslíku, který na vnějším povrchu hadice namrzá. Je to kosmetická vada, nikoliv funkční !

     Použití :

    • v kryogenním, potravinářském, leteckém, farmaceutickém a strojírenském průmyslu všeobecně
    • určeno pro kryogenní látky jako např. tekutý dusík, tekutý argon, vodík, kysličník uhličitý
    • na základě požadavku pak i pro tekutý kyslík a tekuté helium dle certifikace ASME B31.3

     Koncovky :

    • hadice se dodávají se speciálními vakuovanými koncovkami bajonetového typu, které nenamrzají a mají minimální tepelné ztráty 10,1 BTU/hod/ks = 0,003 kW/hod/spojení, spojky mají tzv. přírubový doraz, který se musí zajistit třmenovou sponou, která zamezí rozpojení hadic
    • další variantou spojek jsou navařovacími nátrubky, které nejsou vakuované a spojení buď bude namrzat nebo se dodatečně odizoluje kryogenní izolací např. typem COOLFLEET CRYO

    Co dělat v případě zájmu :

    • V případě Vašeho zájmu o cenové nabídky, popř. bližší info o výše uvedeném systému kryogenních vakuovaných hadic TERAVAC FLEXI a koncovek (fotky, realizace atd), mě prosím kontaktujte. Hadice nabízím pouze individuelně, tzn. na základě konkrétních požadavků (délka trasy, objem média v kg/h atd.).
    • V nabídce pak uvádím cenu za sestavu, doporučení pro další příslušenství jako např. odpařovací ventily, ohřívače, separátory atd., dále pak tlakové a tepelné ztráty na trase.
    Technické parametry

    Technické parametry :

    • médium : tekutý dusík, argon, kysličník uhličitý a vodík, na přání i pro tekutý kyslík a helium - dle cert. ASME B31.3
    • teplota : : -196°C až -270°C - určeno pro kryogeniku
    • tlaková odolnost : 10,3 bar
    • tepelná ztráta hadice : 3,77 BTU/hod/m = 1,105 watt (0,001 kW) / hod / m
    • tepelná ztráta koncovky : 10,1 BTU/hod/ks = 2,96 watt (0,003 kW) / hod / ks
    • složení hadice :

    1) vnitřní hadice z nerez oceli Serie 300, DIN1.4301 = ANSI 304, leštěný vnější povrch
    2) několika vrstvá superizolace COOLFLEET CRYO s parozábranou a makromolekulárním sítem
    3) radiální podpora v meziprostoru hadice z nízkoteplotně vodivého materiálu
    4) vnější ochranná hadice - viz. alternativy
    5) ventil
    6) rychlospojky nebo navařovací nátrubky
    7) vakuum v meziprostoru hadice



    Koncovky :

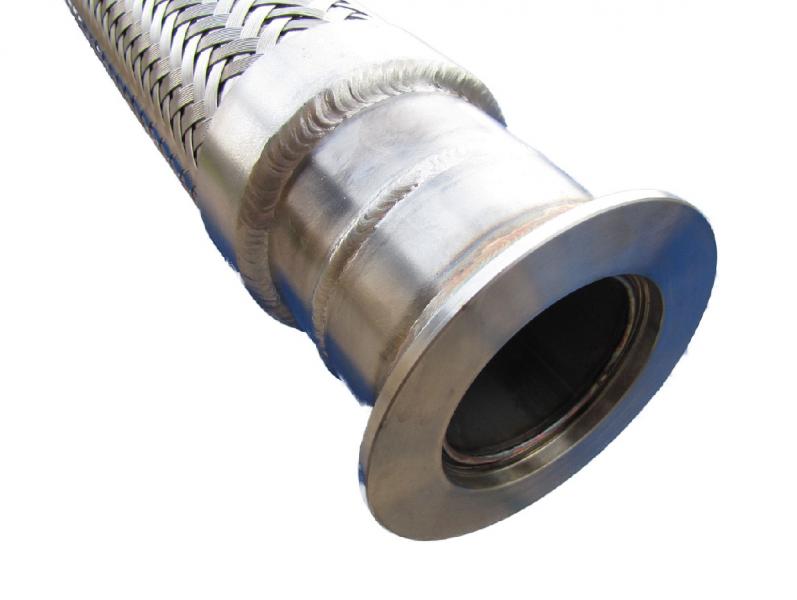

    • Hadice se dodávají se speciálními vakuovanými koncovkami bajonetového typu, které nenamrzají a mají minimální tepelné ztráty 10,1 BTU/hod/ks = 0,003 kW/hod/spojení, spojky mají tzv. přírubový doraz, který se musí zajistit třmenovou sponou, která zamezí rozpojení hadic.
    • Další variantou spojek jsou navařovacími nátrubky, které nejsou vakuované a spojení buď bude namrzat nebo se dodatečně odizoluje kryogenní izolací např. typem COOLFLEET CRYO.



    Termín dodání hadic a kompletů :

    • termín dodání se pohybuje cca 6-8 týdnů od obdržení objednávky
